在前两篇探讨了MOSFET的基本结构与工作原理后，我们进入核心应用阶段——将数以亿计的MOS器件高效、可靠地集成到单一芯片上，即超大规模集成电路（VLSI）设计。此过程绝非简单堆砌，而是涉及从物理原理到系统架构的多层次、跨学科协同。本文将聚焦于集成电路设计环节，阐述如何基于MOS器件原理进行实际电路与系统的构建。
一、 从器件到电路：基本单元设计
集成电路设计始于基本功能单元，如反相器（Inverter）、与非门（NAND）、或非门（NOR）以及各类触发器（Flip-Flop）。这些单元的性能直接取决于其内部MOS器件的特性。
- 静态特性与噪声容限：通过合理设计PMOS与NMOS的尺寸比例（β比例），可以优化反相器的电压传输特性（VTC），确保其具有足够的噪声容限（Noise Margin），以抵抗芯片内部信号串扰和电源噪声带来的干扰。

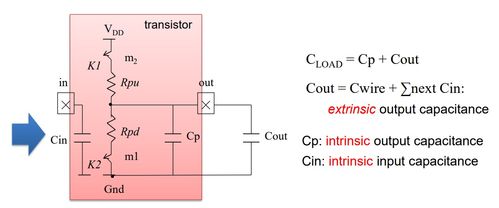

- 动态特性与速度：电路单元的开关速度（延迟时间）主要由对负载电容的充放电速度决定。这要求设计者根据MOS器件的跨导（gm）和沟道电阻，精心计算驱动管的尺寸，以在速度与功耗、面积之间取得平衡。晶体管的开关特性（如上升/下降时间）直接影响时钟频率和系统性能。
二、 设计约束的权衡：性能、功耗与面积（PPA）
在VLSI设计中，性能（速度）、功耗和芯片面积构成了永恒的“铁三角”约束，三者往往相互制约。
- 性能与功耗的矛盾：为了提高电路速度（如提升时钟频率），通常需要增大晶体管尺寸以提供更大驱动电流，但这会直接导致动态功耗（CV²f）和静态泄漏功耗的增加。先进工艺节点下，泄漏功耗的管理尤为关键。
- 面积与成本的考量：更小的晶体管尺寸有助于提高集成密度、降低成本，但会带来显著的短沟道效应，如阈值电压下降、漏电流增大等，对器件可靠性和电路稳定性构成挑战。设计时必须进行精密的版图规划（Floorplanning）和布局布线（Place & Route），以最小化互连延迟和面积。
三、 互连线的挑战
在纳米级工艺中，金属互连线产生的电阻（R）和电容（C）效应已变得与晶体管性能同等重要，甚至成为主导。
- RC延迟：信号在长互连线上传播的延迟可能超过逻辑门本身的延迟。这要求设计阶段采用插入缓冲器、优化布线拓扑、使用低k介质材料等策略来减少信号传输时间。
- 串扰与可靠性：密集的布线间会产生耦合电容，导致信号串扰（Crosstalk），可能引发逻辑错误。电流密度过大会引发电迁移（Electromigration）问题，影响芯片长期可靠性。这些都需要在物理设计阶段通过设计规则检查（DRC）和电气规则检查（ERC）进行严格规避。
四、 设计方法学与流程
现代VLSI设计依赖于高度自动化的电子设计自动化（EDA）工具和分层式设计方法。
- 自顶向下设计：从系统级规范开始，逐步细化为寄存器传输级（RTL）描述、逻辑综合、物理实现等。每一层都基于对下层MOS器件行为的抽象模型（如SPICE模型、标准单元库）。
- 仿真与验证：在流片（Tape-out）前，必须进行全面的仿真验证，包括前端的功能仿真、时序分析，以及后端的寄生参数提取（PEX）和版图后仿真（Post-layout Simulation），以确保电路在实际的器件特性和寄生效应下仍能正常工作。
五、 先进技术的影响
随着工艺进入深亚微米及以下，新的器件结构（如FinFET、GAA）和设计技术协同优化（DTCO）变得至关重要。这些技术旨在更好地控制沟道、降低功耗、提升性能，但同时也给电路设计带来了新的模型、规则和挑战。
****
MOS器件原理是超大规模集成电路设计的基石。从微观的载流子输运，到宏观的GHz级处理器，连接两者的是一座由严谨设计方法、精妙权衡艺术和先进制造工艺构筑的桥梁。理解并驾驭MOS器件在集成环境下的复杂行为，是设计出高性能、低功耗、高可靠芯片的关键。随着集成电路不断向更小尺度、更高复杂度迈进，这种基于物理原理的工程设计思维将愈发重要。
