随着全球汽车产业加速向电动化、智能化转型，车规级芯片已成为集成电路领域的关键制高点。日本三重富士通半导体在车规级芯片设计制造领域的深耕，为中国集成电路设计产业的升级提供了宝贵的策略参考。面对国际竞争与技术壁垒，中国集成电路设计需从多重维度寻求突破与进阶。
一、三重富士通的启示：专精化与可靠性优先
三重富士通半导体的成功，核心在于其对车规级芯片“高可靠性、长寿命、严苛环境适应性”要求的深刻理解与极致践行。其策略聚焦于：
- 设计验证体系化：建立从架构设计、仿真验证到实物测试的全流程车规级（如AEC-Q100）认证体系，确保芯片在极端温度、振动、电磁干扰下的稳定运行。

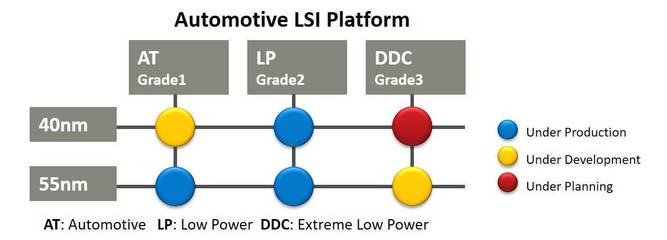

- 工艺与封装协同：采用特色工艺技术（如高压、高耐热），并结合先进封装（如SiP）提升集成度与可靠性，降低系统复杂度。
- 生态合作深化：与整车厂、Tier 1供应商形成紧密协作，从前端需求定义到后期测试验证全程参与，实现芯片与整车系统的深度适配。
二、中国集成电路设计升级的四大战略路径
借鉴国际经验，结合本土产业实际，中国集成电路设计升级需聚焦以下策略：
1. 聚焦细分赛道，实现差异化突破
- 避免在通用芯片红海市场盲目竞争，应优先选择车规、工业、AIoT等增长快、壁垒高的领域，集中资源打造“专精特新”产品。
- 例如，在车规芯片中可主攻智能座舱、自动驾驶感知、电源管理等细分方向，逐步建立技术护城河。
2. 构建全流程可靠性体系，跨越“车规级”门槛
- 建立符合国际标准的车规芯片设计、流片、测试、认证能力，尤其强化功能安全（ISO 26262）与可靠性验证投入。
- 推动产学研合作，开发针对中国特色环境（如高寒、高温潮湿）的可靠性测试方法与标准。
3. 强化产业链协同，打造自主可控生态
- 推动设计企业与国内晶圆厂、封装厂、EDA工具商、设备商深度绑定，共同攻关工艺-设计协同优化（DTCO）等关键环节。
- 鼓励车企与芯片企业成立联合实验室，从需求端牵引设计创新，减少对国外芯片的路径依赖。
4. 创新人才与知识产权布局
- 培育既懂芯片设计又熟悉汽车电子、系统软件的复合型人才，并加强车规芯片领域的海外高端人才引进。
- 加大核心IP自主研发，尤其在功能安全架构、模拟混合信号、低功耗设计等关键领域积累专利池，提升国际话语权。
三、挑战与机遇并存
当前，中国集成电路设计仍面临EDA工具依赖、先进工艺受限、车规认证经验不足等挑战。新能源汽车市场的爆发、国产替代政策支持、以及国内庞大的应用场景，为设计企业提供了难得的迭代机会。通过借鉴三重富士通等企业的专业化路径，中国集成电路设计产业有望从“跟随模仿”转向“自主创新”，最终在车规级等高端芯片领域实现系统性突破。
集成电路设计升级非一日之功，需要长期的技术沉淀、生态构建与战略耐心。唯有坚持可靠性为本、应用为导向、协同为径，方能在全球芯片竞争中走出一条坚实的中国之路。
